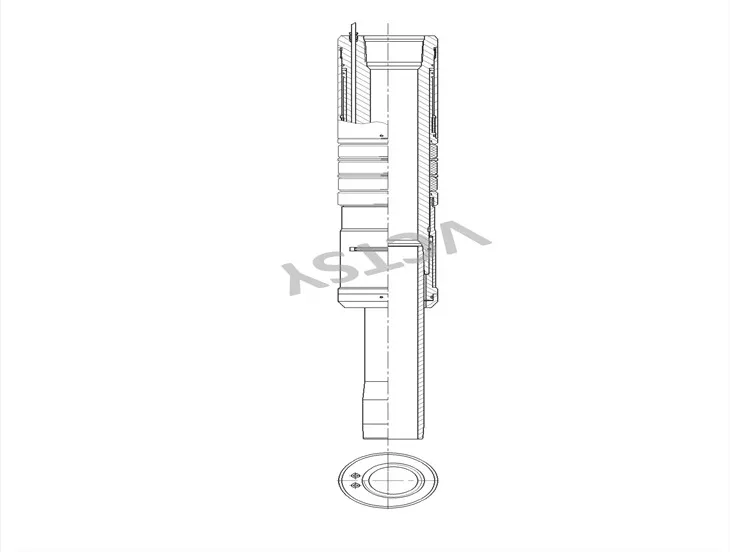

SGPT ซีรีส์ Intelligent Complete Line Crossing Isolation Packer
● ชื่อแบรนด์: VCTSY
● การรับรอง: API 11D1
● หมายเลขรุ่น: SGPT-278-7,SGPT-312-7,SGPT-278-962, SGPT-312-962,SGPT-412-7,SGPT-5-7,SGPT{{6 }},SGPT-7-962
● ปริมาณการสั่งซื้อขั้นต่ำ: 10 ชุด
● ราคา: RMB/USD
● รายละเอียดบรรจุภัณฑ์: กรณีไม้อัด
● เวลาจัดส่ง: ตามคำขอ
● เงื่อนไขการชำระเงิน: T/T
● ความสามารถในการจัดหา: ตามคำขอ
เครื่องบรรจุหีบห่อนี้สามารถข้ามสายเคเบิลได้ เมื่อเครื่องบรรจุหีบห่อถูกส่งและวิ่งเข้าไปในท่อ การอัดแรงดันท่อจะทำให้เครื่องบรรจุหีบห่อแข็งตัว ซึ่งจะเป็นการปิดผนึกท่อและวงแหวนของปลอก การดึงท่อตรงทำให้กลไกการปลดปล่อยแรงเฉือนถูกตัดออกเพื่อปลดปล่อย
พารามิเตอร์ทางเทคนิค
1.
|
การวาดภาพเลขที่ |
SGPT-278-7 |
SGPT-312-7 |
SGPT-278-962 |
SGPT-312-962 |
|
|
เธรดการเชื่อมต่อ |
ด้านบน |
2 7/8" ประเภทเกลียว BOX |
3 1/2" ประเภทเกลียว BOX |
2 7/8" ประเภทเกลียว BOX |
3 1/2" ประเภทเกลียว BOX |
|
ต่ำกว่า |
2 7/8" PIN ประเภทเธรด |
3 1/2" PIN ประเภทเธรด |
2 7/8" PIN ประเภทเธรด |
3 1/2" PIN ประเภทเธรด |
|
|
รหัส |
2.44"（Φ62มม.） |
2.99"（Φ76มม.） |
2.44"（Φ62มม.） |
2.99"（Φ76มม.） |
|
|
ข้ามหลุม |
1/4" เอ็นพีที |
1/4" เอ็นพีที |
1/4" เอ็นพีที |
1/4" เอ็นพีที |
|
|
มิติขอบเขต |
6.02"×43.3" （Φ153×1100） |
6.02"×43.3" （Φ153×1100） |
8.49"×47.2" （Φ215.6×1200） |
8.49"×47.2" （Φ215.6×1200） |
|
|
บังคับปลอก |
7" (23-29ปอนด์/ฟุต) |
7" (23-29ปอนด์/ฟุต) |
9 5/8" (40-47ปอนด์/ฟุต) |
9 5/8" (40-47ปอนด์/ฟุต) |
|
|
แบบฟอร์มสลิป |
/ |
/ |
/ |
/ |
|
|
ยางยืด |
HNBR,แอฟลาส |
HNBR,แอฟลาส |
HNBR,แอฟลาส |
HNBR,แอฟลาส |
|
|
วัสดุ |
L% 7b% 7b0% 7d% 7dCr % 2f 3Cr % 2f 13Cr |
L% 7b% 7b0% 7d% 7dCr % 2f 3Cr % 2f 13Cr |
L% 7b% 7b0% 7d% 7dCr % 2f 3Cr % 2f 13Cr |
L% 7b% 7b0% 7d% 7dCr % 2f 3Cr % 2f 13Cr |
|
|
โหลดแรงดึงที่ปลอดภัย |
645KN |
921 พัน |
645 |
921 พัน |
|
|
อุณหภูมิในการทำงาน |
150 องศา 203 องศา |
150 องศา 203 องศา |
150 องศา 203 องศา |
150 องศา 203 องศา |
|
|
ความกดดันจากการทำงาน |
5000 ปอนด์ต่อตารางนิ้ว |
5000 ปอนด์ต่อตารางนิ้ว |
5000 ปอนด์ต่อตารางนิ้ว |
5000 ปอนด์ต่อตารางนิ้ว |
|
|
ความดันที่นั่ง |
3000 ปอนด์ต่อตารางนิ้ว |
3000 ปอนด์ต่อตารางนิ้ว |
3000 ปอนด์ต่อตารางนิ้ว |
3000 ปอนด์ต่อตารางนิ้ว |
|
|
ปล่อยแรงดัน |
37000 ปอนด์ |
37000 ปอนด์ |
40000 ปอนด์ |
40000 ปอนด์ |
|
|
มาตรฐานการผลิต |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
|
2.
|
การวาดภาพเลขที่ |
SGPT-412-7 |
SGPT-5-7 |
SGPT-512-962 |
SGPT-7-962 |
|
|
เธรดการเชื่อมต่อ |
ด้านบน |
4 1/2" BOX ประเภทเกลียวพิเศษ |
5" BOX ชนิดเกลียวพิเศษ |
5 1/2" BOX ประเภทเกลียวพิเศษ |
7" ชนิดเกลียวพิเศษ กล่อง |
|
ต่ำกว่า |
4 1/2" PIN ประเภทเธรดพิเศษ |
5" ชนิดเกลียวพิเศษ เข็มหมุด |
5 1/2" PIN ประเภทเธรดพิเศษ |
7" ชนิดเกลียวพิเศษ เข็มหมุด |
|
|
รหัส |
3.465"（Φ88มม.） |
3.465"（Φ88มม.） |
4.882"（Φ124มม.） |
4.882"（Φ124มม.） |
|
|
ข้ามหลุม |
1/4" เอ็นพีที |
1/4" เอ็นพีที |
1/4" เอ็นพีที |
1/4" เอ็นพีที |
|
|
มิติขอบเขต |
6.02"×63" （Φ153×1600） |
6.02"×63" （Φ153×1600） |
8.49"×67" （Φ215.6×1700） |
8.49"×67" （Φ215.6×1700） |
|
|
บังคับปลอก |
7" (23-29ปอนด์/ฟุต) |
7" (23-29ปอนด์/ฟุต) |
9 5/8" (40-47ปอนด์/ฟุต) |
9 5/8" (40-47ปอนด์/ฟุต) |
|
|
แบบฟอร์มสลิป |
/ |
/ |
/ |
/ |
|
|
ยางยืด |
HNBR,แอฟลาส |
HNBR,แอฟลาส |
HNBR,แอฟลาส |
HNBR,แอฟลาส |
|
|
วัสดุ |
L% 7b% 7b0% 7d% 7dCr % 2f 3Cr % 2f 13Cr |
L80-1Cr / 3Cr / 13Cr |
L% 7b% 7b0% 7d% 7dCr % 2f 3Cr % 2f 13Cr |
L% 7b% 7b0% 7d% 7dCr % 2f 3Cr % 2f 13Cr |
|
|
โหลดแรงดึงที่ปลอดภัย |
943 พัน |
943 พัน |
1504 |
1504KN |
|
|
อุณหภูมิในการทำงาน |
150 องศา 203 องศา |
150 องศา 203 องศา |
150 องศา 203 องศา |
150 องศา 203 องศา |
|
|
ความกดดันจากการทำงาน |
5000 ปอนด์ต่อตารางนิ้ว |
5000 ปอนด์ต่อตารางนิ้ว |
5000 ปอนด์ต่อตารางนิ้ว |
5000 ปอนด์ต่อตารางนิ้ว |
|
|
ความดันที่นั่ง |
3000 ปอนด์ต่อตารางนิ้ว |
3000 ปอนด์ต่อตารางนิ้ว |
3000 ปอนด์ต่อตารางนิ้ว |
3000 ปอนด์ต่อตารางนิ้ว |
|
|
ปล่อยแรงดัน |
37000 ปอนด์ |
37000 ปอนด์ |
40000 ปอนด์ |
40000 ปอนด์ |
|
|
มาตรฐานการผลิต |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
|
